RFID считыватель: что это за устройство и как работает

RFID считыватель — это устройство, которое по радиосигналу читает данные с RFID меток и передаёт их в учётную систему. Считыватель излучает электромагнитное поле, метка в зоне действия отвечает своим уникальным идентификатором, а ридер расшифровывает ответ и отправляет данные на компьютер, в 1С или контроллер СКУД. Чтение RFID меток проходит без прямой видимости и сразу у десятков объектов, поэтому технология ускоряет учёт, уменьшает ручной труд и даёт полный контроль за движением сырья, готовой продукции, транспорта и персонала. Чтобы выбрать подходящее оборудование, важно понимать, как работает RFID считыватель, на какой частоте и на каком расстоянии он читает метки.

RFID считыватель: что это за устройство

RFID считыватель (RFID ридер) — это прибор для чтения радиочастотных меток на расстоянии. В зависимости от частоты и антенны считыватель RFID меток работает на дистанции от нескольких сантиметров до 10–15 метров, а системы с активными метками — до сотен метров. Дальность считывания зависит от диапазона, мощности ридера, антенны и присутствия источников помех. Многие модели не только читают, но и записывают данные на чип метки.

RFID считыватель активирует метки, принимает их радиосигнал, расшифровывает и обрабатывает данные. По форме устройство может быть ручным терминалом сбора данных, насадкой для смартфона, настольным ридером, рамками на входе в магазин или тоннелем, через который проходят объекты с метками. Габариты и форма считывателя зависят от частоты, на которой он работает, и от задач, для которых используется.

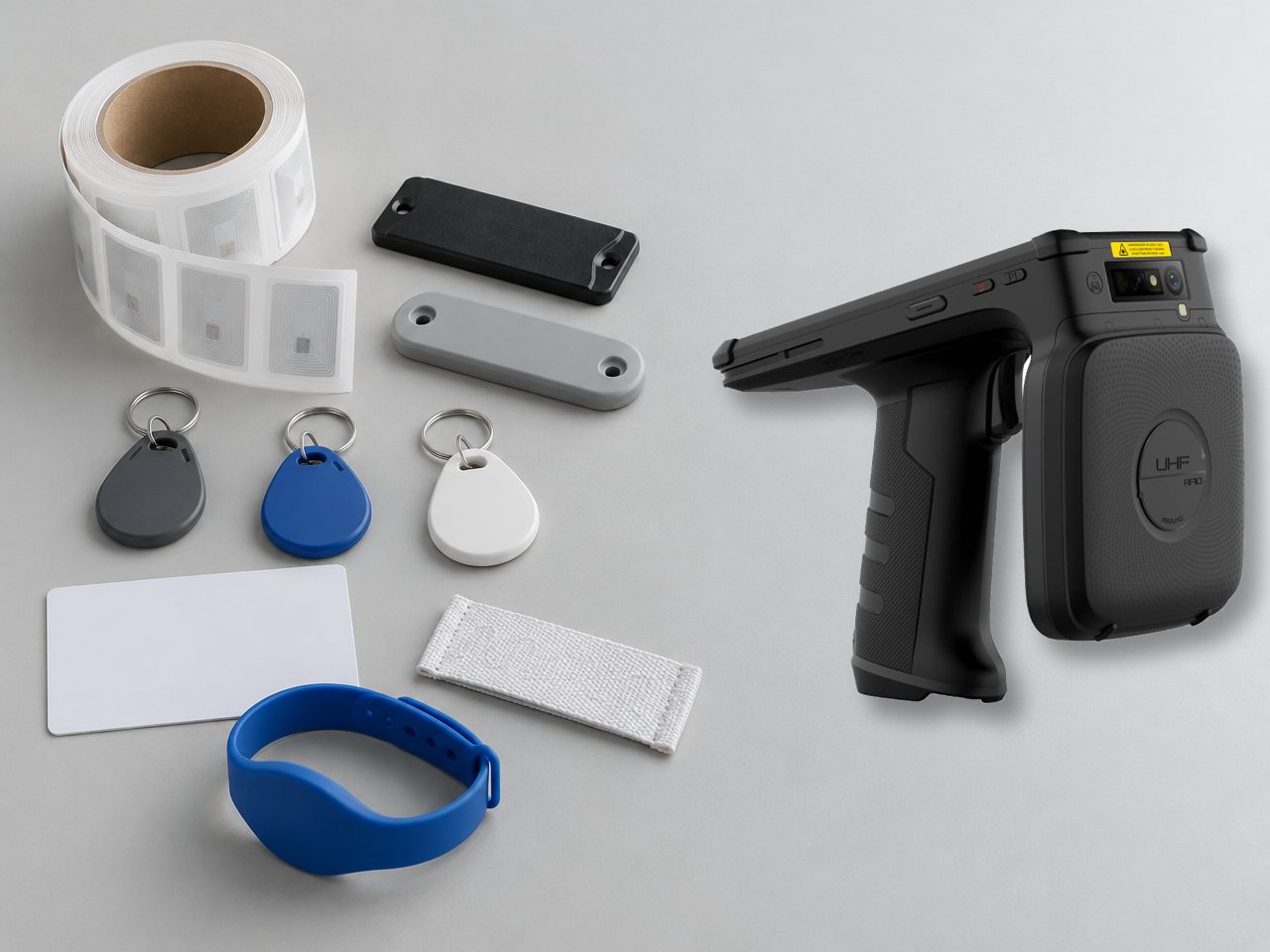

Из чего состоит RFID система

RFID (Radio Frequency Identification) — это технология радиочастотной идентификации объектов. С её помощью управляют товарами и запасами, контролируют доступ людей на территорию, ведут учёт книг, документов и активов, отслеживают местоположение транспорта и животных.

RFID система состоит из нескольких компонентов:

• RFID метки (транспондеры, теги). Каждая метка — это чип с антенной. Чип хранит уникальный идентификатор и данные об объекте. Метка может быть наклейкой или этикеткой, пластиковой картой, брелоком, браслетом или защищённым корпусом.
• RFID принтер. Устройство для печати этикеток и записи данных на чипы меток. Принтеры используют для маркировки товаров RFID этикетками.
• RFID считыватель. Прибор, который принимает сигналы от меток, обрабатывает данные и отправляет их на компьютер.
• Программное обеспечение. Приложения и учётные системы, например 1С, управляют принтерами, метками и считывателями и хранят данные о каждом объекте.

RFID чип хранит короткие сведения: уникальный номер, код товара, номер партии. Подробная информация об объекте хранится в базе данных учётной системы на ПК или сервере, а считыватель связывает радиометку с записью в этой базе.

Как работает RFID считыватель: принцип считывания меток

Принцип работы считывателя RFID меток основан на обмене радиосигналами между ридером и меткой. Считыватель через антенну посылает радиоволны определённой частоты и создаёт электромагнитное поле. Пассивная метка не имеет своего источника питания: когда она попадает в поле считывателя, в её антенне наводится ток, которого хватает для работы чипа.

Процесс считывания RFID проходит в несколько шагов:

1. Считыватель излучает электромагнитное поле и посылает метке команды запроса.
2. Метка в зоне действия получает энергию от поля и активируется.
3. Чип метки отвечает радиосигналом, в котором закодирован его уникальный идентификатор и записанные данные.
4. Антенна считывателя принимает ответ, ридер распознаёт и расшифровывает сигнал.
5. Считыватель передаёт данные на компьютер, в учётную систему или контроллер СКУД, где их обрабатывает программное обеспечение.

Чтение RFID меток идёт без прямой видимости: радиоволны проходят через картон, пластик, ткань и дерево. Благодаря алгоритму антиколлизии UHF-считыватель читает сотни меток в секунду и отличает их друг от друга. Поэтому сотрудник может прочитать теги внутри закрытого короба за несколько секунд, а при работе со штрихкодами пришлось бы открывать короб и сканировать каждую позицию по отдельности.

Активные метки работают по-другому: у них есть собственная батарея, и они сами посылают сигнал на большое расстояние. Полуактивные теги используют батарею для питания чипа, но отвечают только на запрос считывателя.

Чем RFID отличается от штрих-кода

Сканер штрих-кода читает 1D или 2D код оптически: код должен быть виден, чист и обращён к сканеру, а для распознавания каждой позиции нужно отдельное действие сотрудника. RFID считыватель читает радиометки по радиосигналу, поэтому метка может быть спрятана внутри упаковки, а считывание идёт сразу у всей партии.

Штрих-код дешевле, но его нельзя перезаписать, и он портится от грязи, масла и других внешних воздействий. RFID метку можно перезаписывать, она устойчива к внешним воздействиям и уменьшает количество ошибок при учёте. В случае с маркировкой многие компании используют оба варианта: штрих-код для совместимости и RFID для быстрой инвентаризации.

Частота RFID считывателя: LF, HF и UHF

Рабочая частота определяет, на каком расстоянии ридер читает метки и где применяется. При проектировании RFID системы важно, чтобы частота считывателя совпадала с частотой меток: низкочастотный ридер не прочитает высокочастотную метку. В России используются следующие диапазоны частот:

Низкочастотные считыватели устойчивы к помехам от металла и воды, но читают теги только на близком расстоянии и по одному. Высокочастотные ридеры ближнего действия используют для работы с картами и смартфонами. UHF-считыватели дальнего действия читают теги в радиусе нескольких метров и сразу много объектов, поэтому подходят для склада и магазина. Для каждого из частотных диапазонов есть стандартные протоколы ISO/IEC, поэтому метки и ридеры разных производителей совместимы между собой.

Чем RFID считыватель отличается от NFC-ридера

NFC (Near Field Communication) — это разновидность RFID, которая работает на частоте 13,56 МГц на расстоянии до 10 см. NFC-модуль есть в большинстве смартфонов: телефон может быть и считывателем, и меткой, например при оплате покупок. Расстояние в несколько сантиметров повышает безопасность и защищает конфиденциальность данных: карту нельзя прочитать незаметно издалека.

Промышленный RFID считыватель, особенно UHF, читает теги на дистанции в метры и обрабатывает сотни меток одновременно. Поэтому для оплаты, пропусков и аутентификации пользователей используют NFC и HF-карты, а для учёта товаров, запасов и активов — UHF-ридеры.

Расстояние считывания RFID меток: от чего зависит

Расстояние, на котором RFID считыватель читает метки, зависит не только от частоты. На дальность считывания влияют:

• Мощность передатчика ридера: чем сильнее электромагнитное поле, тем больше рабочая дистанция.
• Антенна считывателя и её коэффициент усиления, количество подключённых антенн.
• Тип и размер метки: у метки с большой антенной дальность выше, активные теги читаются на сотни метров.
• Ориентация метки относительно антенны.
• Среда: металл, вода и источники электромагнитных помех отражают и поглощают радиосигнал и уменьшают расстояние считывания.

Выбирать считыватель RFID меток на расстоянии лучше с запасом: в реальных условиях рядом есть металлические стеллажи, вода и другое оборудование, и дальность считывания оказывается ниже паспортной.

Виды RFID считывателей

Производители выпускают два основных вида устройств: мобильные (портативные) и стационарные RFID считыватели. Мобильные модели работают от аккумулятора, передают данные по беспроводной связи и помещаются в руке. Стационарные считыватели устанавливают на полу, стенах и потолке: они читают десятки и сотни движущихся меток одновременно.

Есть и другие классификации. Считыватели различаются по количеству антенн (от 1 до 8), по способу подключения к компьютеру (USB, RS-232, Ethernet, Bluetooth, Wi-Fi) и по поддерживаемым стандартам и протоколам (ISO 14443, ISO 15693, ISO 18000-63, EPC Gen2). Некоторые модели работают в автономном режиме: сохраняют прочитанные метки в памяти и передают их в учётную систему позже.

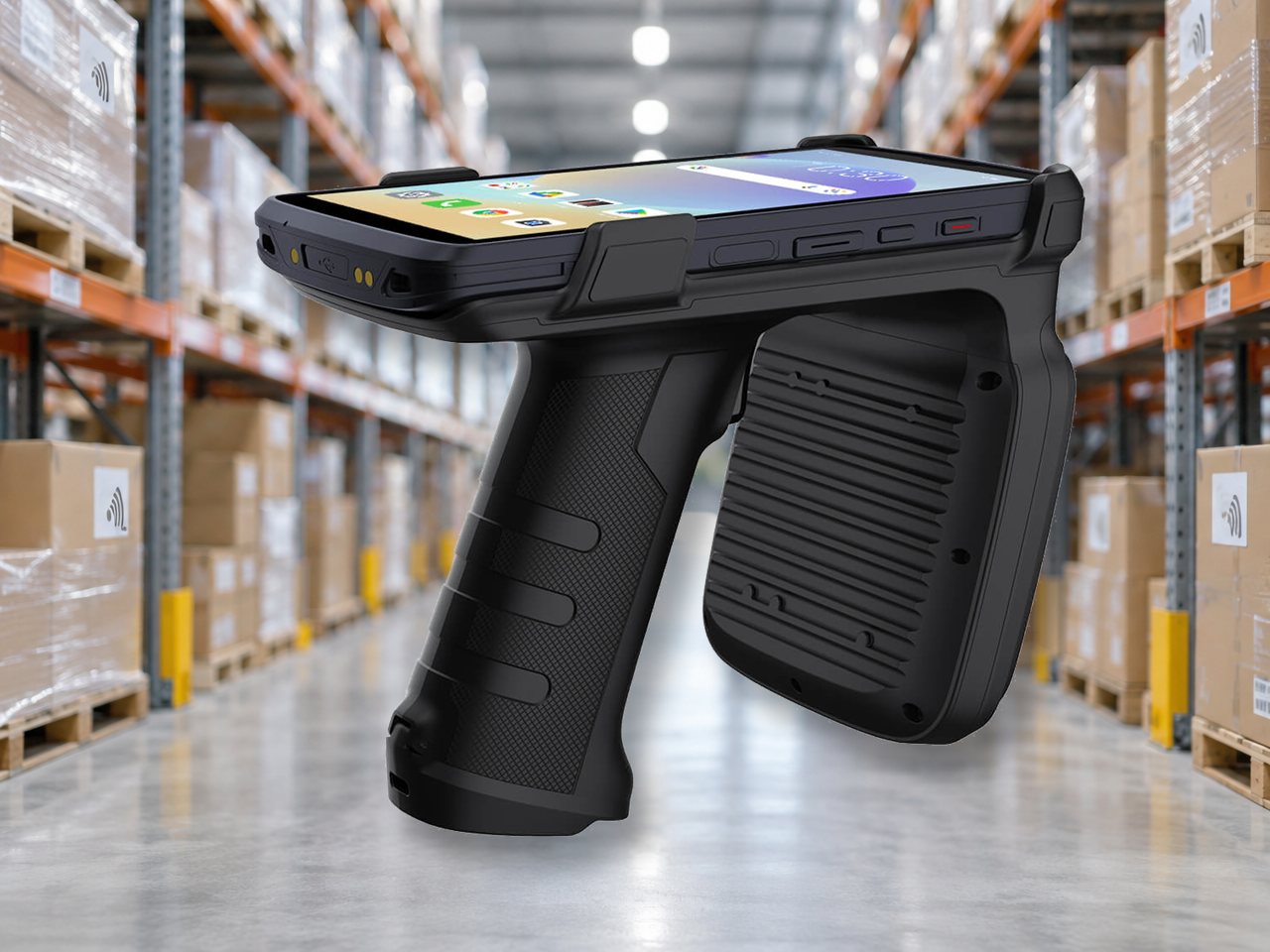

Мобильные считыватели RFID меток

Портативные считыватели удобно переносить по магазину, складу или цеху. Курьеры используют их для проверки маршрутов, учёта товаров и приёма оплаты картами. К этой категории относятся не только специальные ридеры, но и терминалы сбора данных и смартфоны с RFID модулем.

Ручной RFID считыватель — это, как правило, терминал сбора данных с RFID модулем. Для работы на складе, в магазине или на производстве подходят ТСД со следующими характеристиками:

• Операционная система: Android или Windows.
• Процессор: 4 или 8 ядер с частотой 1,2–2,5 ГГц.
• Оперативная память: до 6 ГБ, встроенная — до 64 ГБ.
• Дистанция считывания: до 15 м.
• Поддержка диапазона HF или UHF.

Многие ТСД умеют не только считывать RFID теги, но и записывать новую информацию на чип. Запись работает с метками, которые её поддерживают (типы памяти WORM и RW).

Промышленные RFID планшеты рассчитаны на работу в цехах и на улице: у них защищённый корпус, который выдерживает падения с высоты 1,5–2 м, пыль и влагу. Насадки для смартфонов превращают обычный телефон в UHF-считыватель с дальностью до 6 м: насадка отправляет данные по Bluetooth или через USB-разъём. Такие насадки выдают сотрудникам, которые привлекаются к инвентаризации в магазине или на небольшом складе.

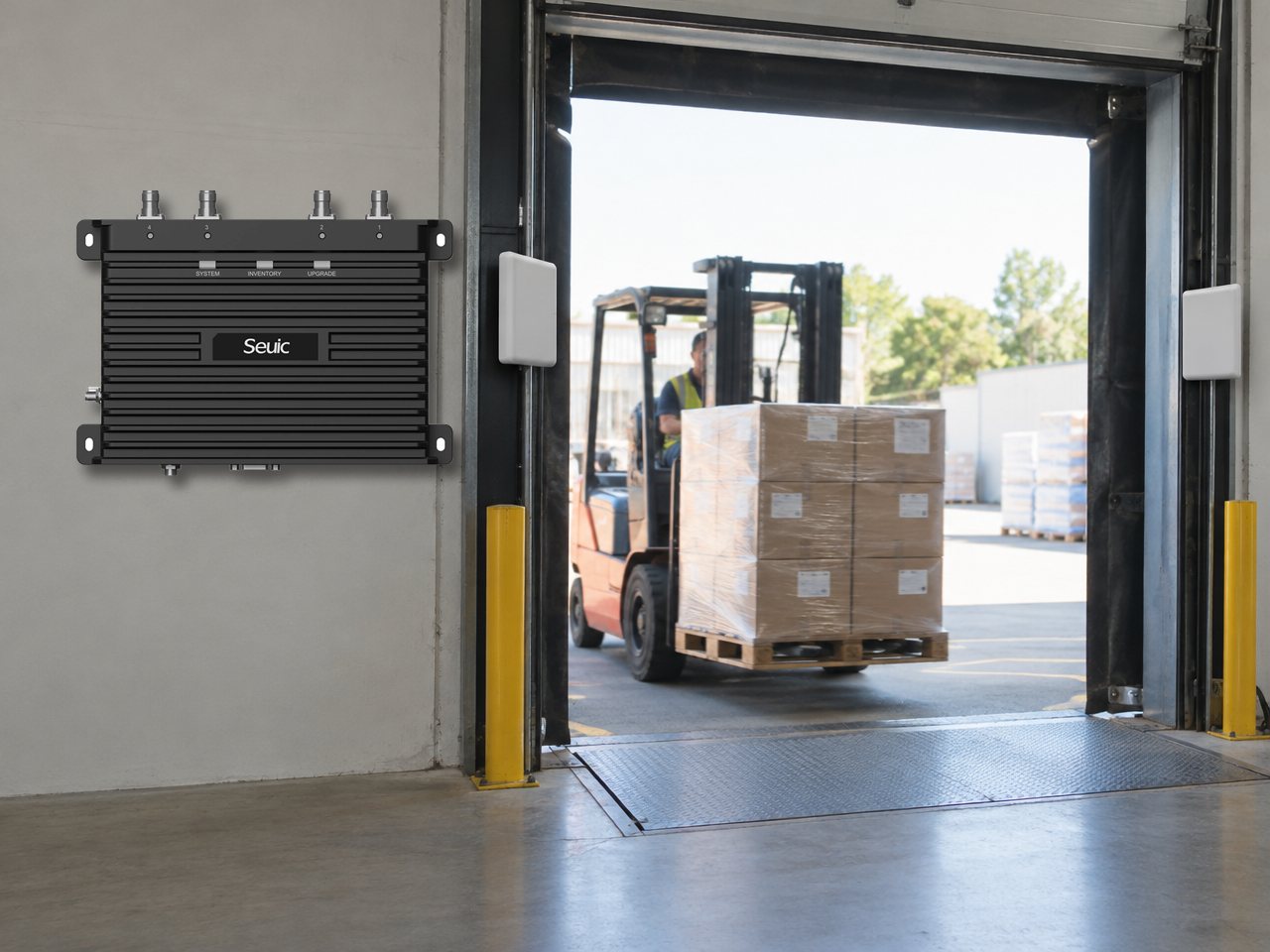

Стационарные считыватели RFID меток

Стационарные ридеры производительнее мобильных: они быстрее обмениваются радиосигналами с метками, обрабатывают данные и передают их на компьютер. В стационарных моделях реализована защита от бытовых и промышленных помех. Такие считыватели используют на заводах, в торговых и логистических центрах.

Настольные считыватели читают метки на дистанции до 1–2 м. Их используют для работы с бесконтактными картами и ключами, для проверки документов, для выдачи книг в библиотеках, а в магазинах одежды, обуви и аптеках — для деактивации метки на кассе после оплаты, чтобы покупатель свободно прошёл через рамки.

Портальные считыватели — это рамки на выходе из магазинов, складов, цехов, библиотек и архивов. Они защищают от краж и подают световой и звуковой сигнал, если через проход несут товар с активной меткой. Также порталы используют для приёма транспортных карт, оплаты проезда по платным дорогам, управления конвейером и контроля прохода людей на выставках и в гостиницах.

Потолочные и настенные считыватели устанавливают там, где нельзя поставить рамки: в узком входе с большим потоком посетителей или в здании, где нельзя нарушать архитектурный облик. RFID тоннель на складе или на производстве — это несколько стационарных ридеров на стенах и потолке: их антенны направлены так, чтобы читать все метки на проходящих паллетах. Тоннель экранируют, чтобы в систему не попадали теги соседних объектов.

Преимущества RFID считывателей

Главное преимущество RFID для бизнеса — скорость и точность учёта без участия человека. Считыватель является частью автоматизированной системы, которая сама фиксирует движение товаров и активов.

• Чтение без прямой видимости: метки внутри коробок и паллет считываются без вскрытия упаковки.
• Групповое считывание: ридеры способны читать сотни меток в секунду, включая теги на движущихся объектах.
• Меньше ошибок: данные попадают в учётную систему автоматически, без ручного ввода.
• Перезапись данных: на метки с памятью RW можно записывать новые сведения.
• Устойчивость: теги в защищённом корпусе работают в пыли, влаге и при загрязнении.

В случае небольшого ассортимента и редкой инвентаризации RFID может не окупиться: штрихкодов бывает достаточно. Технология выгодна там, где много однотипных операций с большим количеством позиций.

Где применяются RFID считыватели

RFID технология внедряется в различных отраслях больше 40 лет, и области применения считывателей постоянно расширяются: их широко применяют в торговле, логистике, на производстве и в системах доступа. Считыватели помогают автоматизировать учёт, ускорить процессы и контролировать движение продукции, транспорта и персонала. Рассмотрим примеры внедрения.

Промышленность

На заводе BYD метки крепятся на металлические блоки цилиндров двигателей и позволяют автоматически отслеживать этапы обработки. Раньше для этой цели использовались штрихкоды, но из-за масла они становились нечитаемыми, а RFID теги распознаются и при масляном загрязнении.

На линии сборки мотоциклов Haojue-Suzuki RFID считыватели фиксируют состояние деталей на каждом этапе производства. Автоматическая система контроля повысила эффективность производства более чем на 70%. На заводе Mitsubishi Forklifts установили беспроводные стационарные считыватели с Wi-Fi: скорость параллельных операций выросла в 2–3 раза, а затраты на обслуживание уменьшились.

Розничная торговля и магазины одежды

Производители одежды используют RFID метки, чтобы контролировать оборот продукции. В магазинах Anta технология увеличила эффективность инвентаризации на 400%, а аналитика обновляется в реальном времени. Внедрение RFID в сети Ordos ускорило приёмку товара в 4 раза, инвентаризацию — в 5 раз, а поиск конкретных позиций — в 6 раз.

Склад и управление запасами

В отличие от сканеров штрихкода, RFID считыватели одновременно читают десятки и сотни меток, что ускоряет приёмку, отгрузку и инвентаризацию. В компании By-health используются терминалы UTouch2 со скоростью чтения до 950 меток в секунду: поиск товаров ускорился более чем в 5 раз. На складах Stanley Agricultural Group водители погрузчиков используют терминалы AUTOID UTouch для автоматического считывания паллет с удобрениями: эффективность работы выросла более чем в 30 раз, нагрузка на операторов снизилась на 90%.

Логистика

Логистическая компания J&T Express упаковывает грузы в многоразовые сумки с RFID метками. Считыватели читают теги 2000 сумок за 2 минуты с точностью до 99%, а эффективность обработки грузов выросла в 30 раз по сравнению со штрихкодами. RFID обеспечивает прозрачность всей цепочки поставок: от склада производителя до доставки в точки продаж. Авиакомпания China Eastern Airlines внедрила RFID для отслеживания багажа от регистрации до выдачи: обработка багажа ускорилась на 50%, количество потерь уменьшилось.

Фармацевтика и медицина

Фармацевтическая компания Neptune Group внедрила RFID для приёмки, отгрузки, инвентаризации и адресного поиска лекарств: сборка заказов ускорилась в 5 раз, нагрузка на персонал уменьшилась на 70%. В медицинских учреждениях RFID браслеты помогают идентифицировать пациентов и отслеживать медицинское оборудование.

Контроль доступа и защита от краж

В системах контроля и управления доступом (СКУД) считыватель на входе читает карту, брелок или браслет сотрудника и передаёт идентификатор контроллеру, который открывает турникеты, двери или электронные замки помещения. В гостиницах по такому же принципу работают замки номеров с картами-ключами. Компания E-Land Group China, которой принадлежит более 3500 магазинов одежды, внедрила RFID для инвентаризации и защиты от краж: циклы инвентаризации сократились в 10 раз, а рамки на выходе помогли бороться с хищениями.

Как выбрать RFID считыватель

Производители выпускают множество моделей RFID считывателей для разных сценариев и условий эксплуатации. Рассмотрим, на что обратить внимание при покупке.

Частота и расстояние считывания

Сначала определите, на какой частоте работают ваши метки и на каком расстоянии их нужно читать. Для пропусков и карт подойдут LF- и HF-ридеры ближнего действия, для склада и магазина — UHF-считыватели дальнего действия с дальностью 5–15 м.

Формат и способ установки

Выберите формат устройства под задачу. Ручной считыватель предназначен для инвентаризации и поиска товаров, стационарный — для автоматического считывания на воротах, конвейере или кассе. Для стационарного ридера заранее продумайте место установки, электропитание и прокладку кабелей: монтаж антенн требует расчёта зоны покрытия, и при необходимости лучше заказать обследование помещения.

Антенные порты

У стационарного считывателя может быть 2, 4 или 8 разъёмов для антенн, а с мультиплексором — до 32. Чем больше антенн подключено, тем больше зона покрытия. Дополнительные антенны можно подключать не ко всем моделям ридеров.

Подключение к компьютеру

Для автоматизации важно, чтобы считыватель быстро передавал данные в учётную систему. Большинство моделей поддерживают один или несколько интерфейсов:

• USB — самый распространённый интерфейс для подключения к компьютеру.
• RS-232 — простой последовательный порт для передачи данных.
• Ethernet — передача данных внутри локальной сети, часто с питанием по PoE.
• Wi-Fi — для мобильных ридеров, которые работают на территории предприятия.
• Bluetooth — для связи с компьютером или смартфоном на близком расстоянии.
• Сотовая связь 4G/5G — для обмена данными, когда Wi-Fi недоступен.
• GPS — модуль для определения местоположения считывателя, персонала и транспорта за территорией предприятия.

У некоторых моделей есть порты GPIO (Inputs/Outputs) для подключения дополнительных устройств: датчиков движения, световых и звуковых сигналов, шлагбаумов.

Питание и аккумулятор

Мобильный считыватель должен работать без подзарядки всю смену. Удобнее модели со съёмным аккумулятором и горячей заменой батареи: устройство не выключается, пока сотрудник меняет аккумулятор. Стационарные ридеры питают по PoE — один кабель Ethernet передаёт и данные, и питание, или через адаптер от сети. Для разъездной работы подходят модели с зарядкой от автомобиля (In-Vehicle).

Уровень защиты

Для работы в условиях, близких к офисным, подойдут считыватели с классом защиты IP54. Для цехов, неотапливаемых и пыльных складов и улицы нужны модели с классом IP65 или IP67. Для мобильных ридеров важна защита от падений, а для работы на морозе — допустимая температура эксплуатации.

Дополнительные функции

Простые считыватели читают теги и записывают данные. Более сложные модели сканируют штрихкоды, фотографируют, работают с NFC-картами и поддерживают настройку через приложения и SDK для интеграции с учётной системой.

Подведём итоги

RFID считыватель — это устройство считывания меток RFID, которое по радиосигналу получает уникальный идентификатор и данные с метки и передаёт их в учётную систему. Технология помогает контролировать производство, управлять товарами на складах и в магазинах, принимать платежи, управлять доступом и работать с документами.

Опыт компаний показывает, что эффективность RFID зависит от правильного выбора оборудования. При покупке считывателей и меток нужно учитывать частоту, расстояние считывания, количество антенн, интерфейсы, уровень защиты и условия эксплуатации.

MERTECH RFID развивает направление мобильных и стационарных RFID решений бренда SEUIC в России. География нашей работы — не только Москва, а все регионы страны. Мы развиваем программу Authorized RFID Integration Partners с ограниченным количеством участников в каждом регионе и приглашаем интеграторов к ней присоединиться.

Участники программы получают:

• скидку 30% на демонстрационные комплекты;
• доступ к техническим семинарам и обучению;
• поддержку интеграции и возможность регистрации проектов.

Оставьте заявку на авторизацию и тестирование оборудования — и начните внедрять решения SEUIC в своих проектах.

Ответы на частые вопросы

Что такое RFID считыватель простыми словами?

Это устройство, которое по радиосигналу читает информацию с RFID меток: карт, брелоков, браслетов, этикеток на товарах — и отправляет её на компьютер. В отличие от сканера штрихкода, ему не нужна прямая видимость метки.

Как считыватель получает информацию с метки?

Считыватель излучает электромагнитное поле. Когда метка попадает в это поле, она передаёт сигнал с зашифрованной информацией: уникальный номер единицы товара, номер партии, производителя, срок годности и другие данные. Считыватель принимает ответный радиосигнал, расшифровывает его и отправляет данные на компьютер.

На каком расстоянии работает RFID считыватель?

LF-считыватели читают теги на расстоянии до 10–30 см, HF — до 1 м, UHF — до 10–15 м, системы с активными метками — до сотен метров. Реальная дальность зависит от мощности ридера, антенны, размера метки и помех.

Какая частота у RFID считывателя?

Считыватели работают на частотах 125–134 кГц (LF), 13,56 МГц (HF и NFC) и 860–960 МГц (UHF, в России 865–868 МГц). Частота считывателя должна совпадать с частотой меток.

Есть ли ограничения для RFID считывателей?

В России для RFID выделены определённые частоты, и оборудование от поставщиков работает в разрешённом диапазоне. При внедрении нужно учитывать металлические предметы, воду и электронные приборы рядом с метками: они создают помехи для радиосигнала и уменьшают дальность считывания. Эти источники помех учитывают при проектировании RFID системы.
