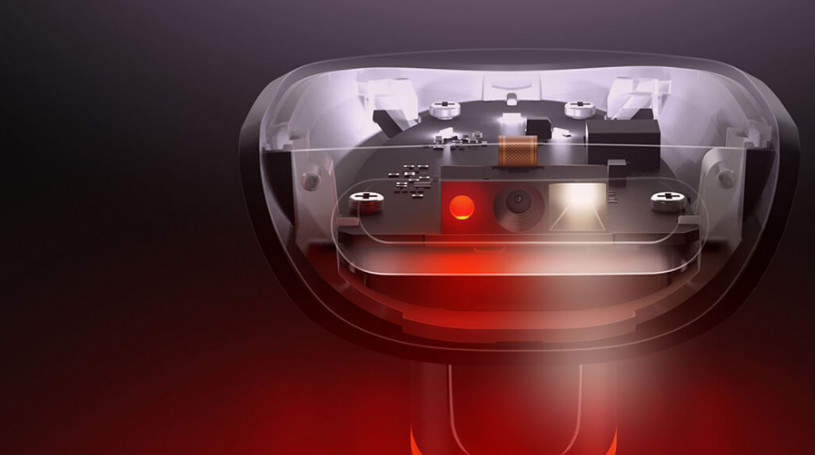

Как работает сканер штрих кода. Отличие в устройстве 1D и 2D сканерах штрих-кода

Сканер штрих-кодов распознает зашифрованную в них информацию. Распознанные данные он передает на ККТ или в POS-систему. Считыватель применяется для продажи на кассе, для чтения бонусных карт, для приемки товаров и проведения инвентаризаций. Мы расскажем, как работает сканер штрих кода и как выбрать устройство для магазина или склада.

Что такое штрих-коды и какие они бывают

Штрих-код — изображение, которое содержит зашифрованный номер или артикул. По числовому коду можно найти информацию о товаре в единой базе данных. Существует два типа штрихкодов:

• линейные, они же одномерные (1D);
• двумерные (2D).

Линейный штрихкод — прямоугольник с чередованием белых и черных полос. Чем шире полоса, тем больше зашифрованная цифра (от 0 до 9). Считывание проводится только по горизонтальной оси. Поэтому линейная кодировка не подходит для записи больших объемов информации.

Двумерный штрихкод — прямоугольник или квадрат, который содержит последовательность белых и черных точек. Примеры: Data Matrix, QR Code. В двумерной кодировке можно зашифровать до 2 печатных листов.

В России 2D штрихкоды применяются для обязательной маркировки товаров. Каждому товару присваивается уникальный штрихкод. Последовательности символов не повторяются даже при больших объемах продукции.

Какие бывают сканеры штрих-кодов

Устройство сканера штрих кода определяет область его применения. Каждая модель относится к одному из перечисленных типов:

• Одномерный или двумерный (распознает 1D или 2D кодировку).
• Ручной или стационарный (можно подключать по беспроводному или проводному каналу).

Двумерные модели распознают 2D и 1D штрихкоды, проводя сканирование в двух направлениях. Линейный считыватель распознает 1D штриховые коды. Он не может проводить сканирование в вертикальной плоскости.

Проводные модели подключаются к базе по USB кабелю. Действия оператора ограничены длиной провода. Эти считыватели не подходят для работы на складе или в торговом зале.

Большинство ручных моделей являются универсальными. Они подключаются к базе дистанционно или же в проводном режиме. Есть и ручные модели, у которых доступно только дистанционное подключение. В комплекте с прибором может идти подставка для подзарядки и обмена данными.

Как работает одномерный сканер штрих-кодов

Внутри прибора есть лазерный или светодиодный излучатель. Лазерные модели отличаются от светодиодных высокой дальностью и точностью сканирования. Когда луч направлен на этикетку, он отражается, попадая на фоторезистор. Программа определяет ширину белых и черных полос. После расшифровки получается номер, по которому в базе находится информация о товаре.

Принцип работы зависит от конструкции излучателя. Если устройство испускает один широкий луч или группу лучей, достаточно направить его на штрихкод. Сканирование данных будет проведено автоматически. При работе с бюджетной моделью нужно провести узким лучом по этикетке.

У большинства моделей есть оптическая система. Она состоит из линзы и привода. Встроенная линза усиливает световой луч. Двигатель отвечает за вращение излучателя. Оптическая система позволяет сканировать этикетки одним лучом, не двигая рукой. Но луч может двигаться только в одной плоскости.

Как работает двумерный сканер штрих-кодов

Двумерный сканер штрихкода с технологией Image («имаджер») фотографирует этикетку. Снимок распознает встроенная программа. Для расшифровки можно использовать ПО, установленное на компьютере.

Преимущества 2D считывателей:

• Скорость сканирования: 100 сканирований за секунду.
• Распознавание всех популярных типов кодировки.
• Расшифровка поврежденных и нечетких штрих-кодов.
• Увеличенное расстояние для сканирования.
• Широкий угол охвата для считывания.
• Расшифровка данных с экранов мобильных устройств.

Image-технология обеспечивает быстрое и точное распознавание штрихкодов. Расшифровка данных проводится в двух направлениях: по горизонтали и по вертикали. Поэтому имаджеры распознают и 1D штрихкоды.

У имаджеров есть встроенная подсветка. Благодаря подсветке фотографии получаются четкими, и расшифровка происходит быстрее. В отличие от светодиодных и лазерных моделей, луч света не участвует в распознавании этикетки.

Стационарные и ручные сканеры штрихкодов

Стационарные модели устанавливаются в кассовой зоне. Они занимают мало места на рабочей поверхности. Товары добавляются в чек, когда этикетки попадают в зону охвата сканирующего модуля. Кассир может перекладывать товары двумя руками и быстро обслуживать клиентов.

Ручные модели нужно направлять на этикетку, чтобы сканирование произошло. Большинство этих считывателей могут работать в беспроводном режиме. Дальность синхронизации — до 100 м (по технологии Bluetooth Low Energy). У этих ручных моделей в комплекте есть подставка для работы в проводном режиме. Эта подставка используется и для подзарядки.

Беспроводные сканеры удобно использовать для приемки товаров, для инвентаризации на складе или в зале. Они подходят для установки на кассе в небольших магазинах. Но для работы с интенсивным потоком клиентов лучше выбрать стационарную модель.

Как работать со сканером штрих кодов

Устройство подключается к компьютеру по USB или через Bluetooth канал. При подключении оно распознается как внешняя клавиатура. Для настройки необходимо считывать сервисный штрихкод из инструкции.

Для чего используется считыватель:

1. Организация продажи на кассе.
2. Проверка цены до продажи товара.
3. Поиск информации о скидках и акциях.
4. Внесение товаров в базу данных.
5. Проведение инвентаризации.
6. Сборка заказов на складе.
7. Перемещение товаров на складе.
8. Ждущий режим (с автоматической активацией или без нее).

Работать с прибором может человек любого уровня подготовки. Длительное обучение сотрудников не требуется. Чтобы отсканировать этикетку, нужно поднести ее к сканеру. В некоторых ручных моделях требуется нажимать кнопку, чтобы сканирование было выполнено. Если сканирование не выполнено, следует повторить попытку. Можно поднести этикетку ближе, сменить угол наклона.

Почему сейчас лучше выбирать двумерные сканеры

В России поэтапно вводится обязательная маркировка товаров. В 2020 году маркировке подлежат перечисленные категории продукции:

1. алкогольная продукция;
2. табачные изделия;
3. альтернативная табачная продукция;
4. лекарственные препараты;
5. обувные товары;
6. шубы;
7. домашний текстиль;
8. духи и парфюмерия;
9. автомобильные шины и покрышки;
10. фототехника и аксессуары для фотоаппаратов;
11. молочная продукция (в стадии эксперимента).

Для маркировки товаров используются только 2D штрихкоды (Data Matrix, RFID-метки). В будущем маркировке будут подлежать все категории товаров. Мы советуем предпринимателям купить 2D считыватели штрихкодов. Это выгодное вложение: вам не придется менять рабочее оборудование через несколько лет.

Двумерные считыватели обладают улучшенными характеристиками. Они распознают штрихкоды под широким углом и на большом расстоянии. Для 2D считывателей характерна высокая скорость и точность сканирования.
